Markering staker - Puntmaker

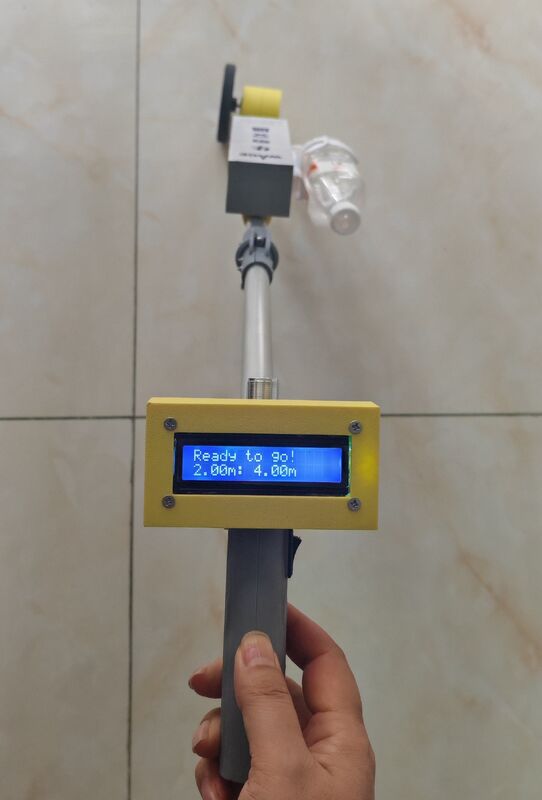

Wegmarkering Staker (Pavement  Dot Marker)

Het is een positioneringshulpmiddel voor de lay-out van wegmarkeringen. Het spuit markeringspunten op het wegdek om referentie te bieden voor thermoplastische en koudspuit wegmarkeringsmachines, ter vervanging van traditionele lintmeting en kalkmarkering.

Wanneer naar voren geduwd, rolt het grondcontact meetwiel op het wegdek en drijft de coaxiale roterende encoder aan. Vaste pulsen worden per volledige rotatie van het wiel uitgegeven. De controller berekent de reisafstand op basis van pulssignalen. Met een vaste wielomtrek kan de verplaatsing nauwkeurig worden gemeten. Een kleiner wiel levert hogere precisie.

Belangrijkste Toepassingen

1.    Streeplijn lay-out: Genereer gespreide referentiepunten volgens de nationale normen voor streeplijn specificaties (bijv. 2‑4). Markeringsmachines werken langs de punten om naleving van de afmetingen van de solide delen en de tussenruimtes te garanderen.

2.    Speciale markering positionering: Lay-out voor longitudinale deceleratielijnen, geleidelijnen, rumble strips, zebrapaden en delineator posities.

3.    Meetwiel functie: Alleen afstandsmodus zonder inktspuiten voor statistieken over de bouwkilometers.

Componenten

·         Encoder meetwiel: Acquisitie van reisafstand, wielomtrek 300 mm

·         Hoofdregelbord: Ingebouwde lithiumbatterij

·         Inkjet nozzle: Spuit watergedragen inkt (wit of andere kleuren) om lay-outmarkeringen op het wegdek aan te brengen

·         Inktcontainer: Gewone frisdrankfles kan worden gebruikt voor inkthouder

·         Behuizing: Aluminiumlegering opvouwbare duwstang voor eenvoudig transport

·         Controller: Voor configuratie van operationele parameters

Belangrijkste Specificaties

·         Streeplijn instelling: Aangepaste configuratie van meersegmentparameters

·         Afstandmeting: Automatische telling van totale bouwkilometers

·         Nauwkeurigheid puntmarkering: ±2 mm
