Wegmarkering Stakes - Puntmaker

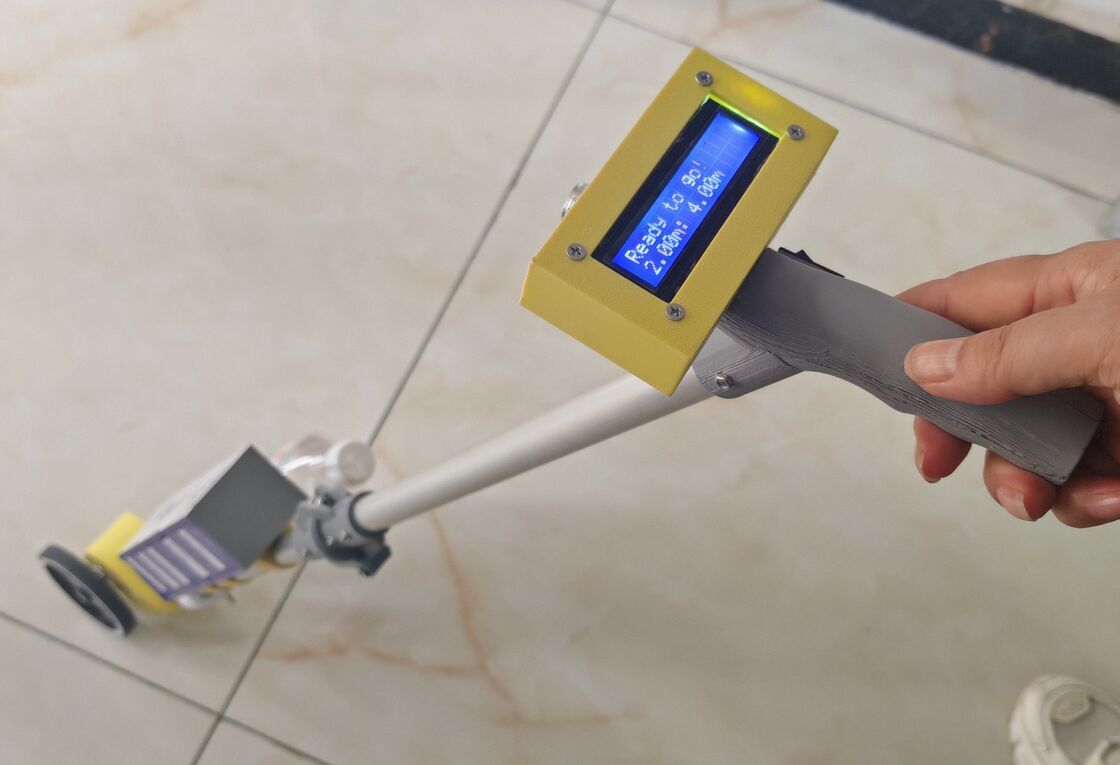

Wegmarkering Staker (Asfalt Lay-out Punt Marker)

Het is een positioneringstool voor het lay-outen van wegmarkeringen. Het spuit markeringspunten op het wegdek om referentie te bieden voor thermoplastische en koudspuit wegmarkeermachines, ter vervanging van traditionele lintmetingen en kalkmarkeringen.

Wanneer naar voren geduwd, rolt het grondcontact meetwiel over het wegdek en drijft de coaxiale roterende encoder aan. Vaste pulsen worden per volledige rotatie van het wiel uitgegeven. De controller berekent de reisafstand op basis van pulssignalen. Met een vaste wielomtrek kan de verplaatsing nauwkeurig worden gemeten. Een kleiner wiel levert hogere precisie.

Belangrijkste Toepassingen

1.    Streeplijn lay-out: Genereer gespreide referentiepunten volgens nationale standaard streeplijn specificaties (bijv. 2-4). Markeer machines werken langs de punten om naleving van solide en gap afmetingen te garanderen.

2.    Speciale markering positionering: Lay-out voor longitudinale vertragingslijnen, geleidelijnen, rumble strips, zebrapaden en delineator posities.

3.    Meetwiel functie: Alleen afstandsmodus zonder inktspuiten voor statistieken over de bouwkilometers.

Componenten

·         Encoder meetwiel: Acquisitie van reisafstand, wielomtrek 300 mm

·         Hoofdregelbord: Ingebouwde lithiumbatterij

·         Inkjet nozzle: Spuit watergedragen inkt (wit of andere kleuren) om lay-out markeringen op het wegdek aan te brengen

·         Inktcontainer: Gewone frisdrankfles kan worden gebruikt voor inktopslag

·         Behuizing: Aluminiumlegering opvouwbare duwstang voor eenvoudig transport

·         Controller: Voor configuratie van operationele parameters

Belangrijkste Specificaties

·         Streeplijn instelling: Aangepaste multi-segment parameterconfiguratie

·         Afstandsmeting: Automatische totale telling van bouwkilometers

·         Puntmarkering nauwkeurigheid: ±2 mm
